王牌小型3方勾臂垃圾车,国五排放,汽油机,王牌勾臂垃圾车整车公告SZD5030ZXXCW5,免征和环保都已经下发,我们公司出整车合格证,1650单排驾驶室,绵阳新晨动力110马力柴油发动机,5档变速箱,6.00-14轮胎(后双轮),油刹,招标专用车型.

王牌小型3方勾臂垃圾车



          王牌勾臂垃圾车SZD5030Z\小型3方环卫垃圾车又是环卫环保车型。王牌勾臂垃圾车又主要适用于市政环卫、物业管理、大型厂、工矿等各种场所收集、运载各种垃圾。钩臂垃圾车采用全液压控制操作系统,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。


王牌小型3方勾臂垃圾车



王牌勾臂垃圾车主要技术参数

产品名称

车厢可卸式垃圾车

产品型号

SZD5030ZXXCW5型车厢可卸式垃圾车

总质量(Kg)

2790

罐体容积(m3)



额定载质量(Kg)

1100

外形尺寸(mm)

4600×1650×2050

整备质量(Kg)

1560

驾驶室准乘人数(人)

2

接近角/离去角(°)

38/15

前悬/后悬(mm)

690/860

轴数

2

轴距(mm)

3050

轴荷(Kg)

1300/1490

最高车速(Km/h)

100

王牌勾臂垃圾车

备注:选装黑色保险杠.

国V王牌勾臂垃圾车底盘技术参数

底盘型号

CDW1030N1M5

底盘名称

载货汽车底盘

商标名称

王牌牌

生产企业

中国重汽集团成都王牌商用车有限公司

外形尺寸(mm)

5150×1650×2050

轮胎数

4

接近角/离去角(°)

38/15

轮胎规格

185R14LT

钢板弹簧片数

5/7

前轮距(mm)

1410

燃料种类

汽油

后轮距(mm)

1420

排放标准

GB18352.5-2013国Ⅴ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

V22

绵阳新晨动力机械有限公司

2237

82

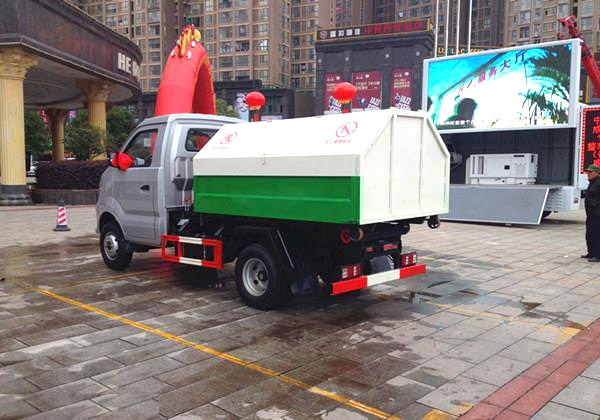

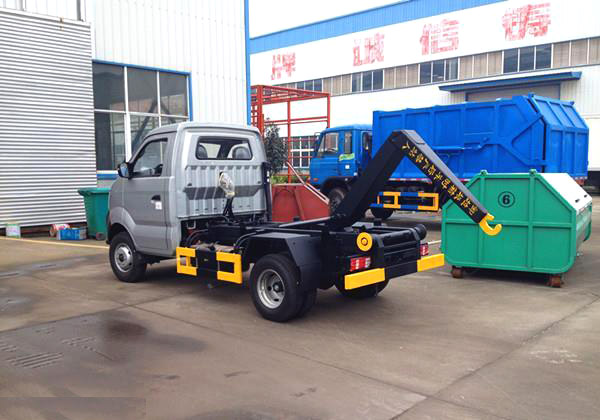

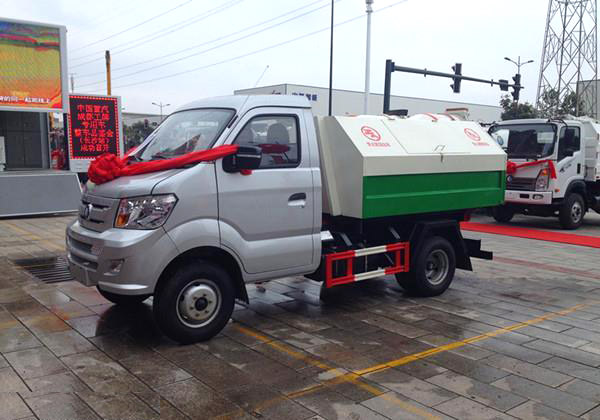

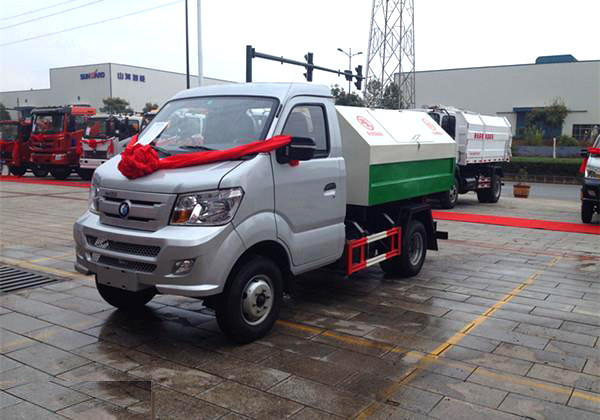

多方位图片展示:
王牌小型3方勾臂式垃圾车

王牌小型3方勾臂式垃圾车
王牌小型3方勾臂式垃圾车 王牌小型3方勾臂式垃圾车

       王牌小型3方勾臂垃圾车工作原理及结构组成:

       王牌勾臂垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。

多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

王牌小型3方勾臂垃圾车多图

           王牌勾臂垃圾车专用功能特点:

           王牌勾臂垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式,可以实现一车多箱,大大降低了使用成本,提高工作效率。



          王牌勾臂垃圾车同时具备货物自卸和箱体自动装卸两种功能,而且这两种功能由一个拉臂车完成,工作效率高。这两种功能的操作和转换都是由液压系统实现的。





          王牌勾臂垃圾车垃圾箱拉起操作方法:
  1、将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;
  2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;
  3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;
  4、当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中;位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。

        王牌勾臂垃圾车垃圾箱放下操作方法;

   1、起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;
   2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。

   3、拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行驶。
